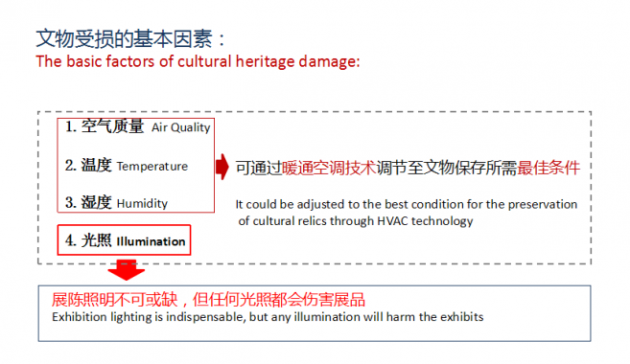

期間，由有研稀土新材料股份有限公司和江蘇博睿光電有限公司共同協(xié)辦的光健康與光品質(zhì)分會(huì)之光品質(zhì)專場上，鄭州大學(xué)建筑學(xué)院李卓分享了博物館高敏感性藝術(shù)品照明光源的評(píng)估方法。光源中的光譜能量輻射是造成高光敏感性藝術(shù)品（HPAs）顏色受損的關(guān)鍵。但不同光源的光譜功率分布不同，不同材料對(duì)各個(gè)波段光譜能量的吸收反射特性各異，導(dǎo)致在相同照射強(qiáng)度下對(duì)展品造成的輻射損傷程度有很大差別。



針對(duì)如何評(píng)價(jià)不同光源在HPAs照明中的適用性問題開展研究，以可見光范圍內(nèi)10種不同波段窄帶光源作為實(shí)驗(yàn)光源（峰值波長分別為447nm、475nm、500nm、519nm、541nm、595nm、624nm、635nm、658nm、733nm），以清代中期（DC 1750～DC 1850）的紙絹基材和7種典型有機(jī)顏料作為被照樣本，在恒溫恒濕條件下開展長周期照射實(shí)驗(yàn)，每種窄帶光源在被照樣本表面的照射強(qiáng)度保持一致。實(shí)驗(yàn)共持續(xù)90天，每天照射16小時(shí)，隨著照射時(shí)間延長被照樣本的總曝光量隨之累加，每15天（照射240小時(shí)）作為一個(gè)測試周期進(jìn)行樣本的CIE Lab色坐標(biāo)測量，并計(jì)算各個(gè)周期相對(duì)于初始狀態(tài)的色差值。通過分析被照材料隨曝光量的色差變化數(shù)據(jù)得到了光譜構(gòu)成對(duì)HPAs色彩的損傷規(guī)律，并建立了能夠描述上述規(guī)律的數(shù)學(xué)模型，在此基礎(chǔ)上提出了用于HPAs照明光源的色彩損傷度評(píng)價(jià)公式，最后通過實(shí)例論述光源損傷度的評(píng)價(jià)方法。

根據(jù)具體的實(shí)驗(yàn)過程、驗(yàn)證與數(shù)據(jù)，報(bào)告顯示，由實(shí)驗(yàn)數(shù)據(jù)分析可知，兩個(gè)LED光源均比鹵素?zé)魧?duì)畫作造成的色彩損傷大，其中 LED2（4000K）對(duì)于畫作的色彩損傷度更大，與色彩損傷度評(píng)價(jià)公式的結(jié)論一致。實(shí)驗(yàn)結(jié)論表明該評(píng)估方法可以有效預(yù)測不同LED光源對(duì)于HPAs的色彩損傷，可以將該評(píng)估方法用于光源篩選。

李卓主教課程為建筑物理、照明技術(shù)與照明藝術(shù)、博物館設(shè)計(jì)、綠色建筑設(shè)計(jì)等，主要研究內(nèi)容為博物館照明中的文物保護(hù)、顏色質(zhì)量、視覺舒適問題研究，主持國家科技支撐計(jì)劃子課題1項(xiàng)，河南省高校重點(diǎn)科研項(xiàng)目1項(xiàng)，鄭州大學(xué)本科教學(xué)改革研究與實(shí)踐項(xiàng)目1項(xiàng)，近三年在 等期刊以第一作者發(fā)表論文4篇。

（內(nèi)容根據(jù)現(xiàn)場資料整理，如有出入敬請(qǐng)諒解）
